图纸怎么折叠？GB/T 10609.3—2009 四种折叠方法、标题栏朝外与实操六步

图纸折叠这件事，很多单位是凭手感做的——凭手感的结果通常是三种：折完不是标准幅面、标题栏折在里面、同一批图纸几种折法混用。GB/T 11822—2008 第 7.3 条只给了原则——「案卷内超出卷盒幅面的科技文件应叠装。图纸折叠方法见 GB/T 10609.3」，具体怎么折，全在 GB/T 10609.3—2009《技术制图 复制图的折叠方法》里。本页按这份现行标准讲透四件事：图纸折叠的三条硬要求（幅面、标题栏、方法一致性）、折叠前的两项准备、四种折叠方法怎么选，以及从裁图到入盒的实操六步与常见错误。

一、标准依据与适用范围

图纸折叠的直接依据是 GB/T 10609.3—2009《技术制图 复制图的折叠方法》。该标准 2009 年 11 月 30 日发布、2010 年 9 月 1 日实施，全部代替 GB/T 10609.3—1989，2025 年 12 月 8 日复审结论为继续有效，是现行标准。

它的适用范围写在第 1 章：规定了技术图样中复制图的折叠方法，适用于手工折叠或机器折叠的复制图及有关的技术文件；设计各种归档和管理器具以及设计折叠器时，亦可参照使用。档案工作用到的是前者——竣工图、设计图、基建图等复制图进档案盒之前的折叠。

• 第 3.1 条：折叠后的幅面规格，以及「标题栏均应露在外面」的总要求。
• 第 3.2 条：无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。
• 第 3.3 条：可从标准中任选取一种规定的折叠方法。
• 第 4.1.1、4.1.2 条：需装订成册的两种折法（有装订边、无装订边）。
• 第 4.2.1、4.2.2 条：不装订成册的两种折法。
• 第 4.3 条：加长幅面复制图的折叠方法。
• 附录 A：装订胶带（规范性附录）。

与档案业务的衔接还有两处：GB/T 11822—2008 第 7.3 条把「图纸折叠方法见 GB/T 10609.3」写进了科技档案案卷构成要求；《建设项目档案管理规范》（DA/T 28—2018）要求竣工图按 GB/T 10609.3 的规定统一折叠，竣工图及竣工图编制说明属于永久档案保管。

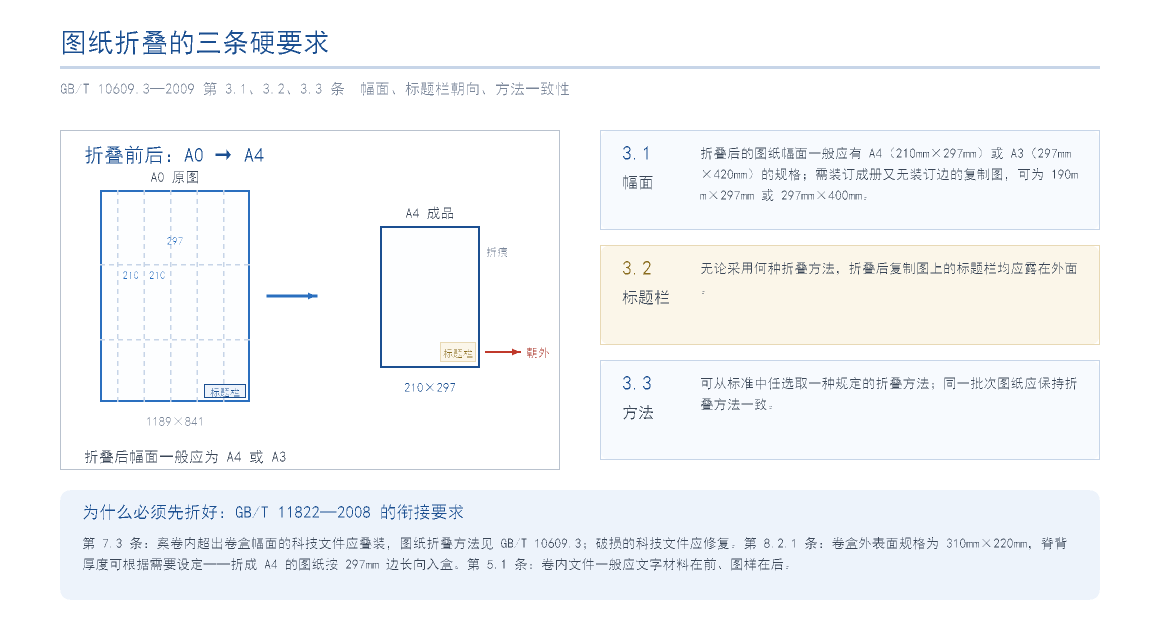

二、三条硬要求：幅面、标题栏、方法一致性

标准第 3 章「基本要求」只有三条，但每条都是验收时的一票否决项，一条一条对着看。

第 3.1 条（幅面）：折叠后的图纸幅面一般应有 A4（210mm×297mm）或 A3（297mm×420mm）的规格。对于需装订成册又无装订边的复制图，折叠后的尺寸可以是 190mm×297mm 或 297mm×400mm。当粘贴上装订胶带（见附录 A）后，折叠后复制图上的标题栏均应露在外面。

第 3.2 条（标题栏）：无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。这一条没有例外——标题栏里是图名、图号、工程名称，折进去了，利用者抽出一张图纸先看不见它是什么，检索就断在第一环。

第 3.3 条（方法）：根据需要，可从 GB/T 10609 的本部分中任选取一种规定的折叠方法。标准没有指定用哪一种，但同一批次图纸应保持折叠方法一致——这是甘肃省档案馆解读和浙江省建设工程档案装订折图扫描技术指引都强调的口径，也是卷盒内整齐、盒脊起止件号对得上的前提。

三、折叠前的两项准备：裁切与认方位

3.1 先裁切成标准图幅

折叠之前先把图纸裁成标准图幅——毛边、超差幅面折完仍是不规则形状，进盒后会顶变形。浙江省《建设工程档案装订、折图、扫描技术指引》把「竣工图在折叠之前，应裁切成标准图幅」列为基本要求之一。常用幅面及图框尺寸见下表（图幅与图框按 GB/T 14689—2008）：

幅面代号	短边×长边 b×l（mm）	图框线与幅面线间距 c（mm）	装订边 a（mm）
A0	841×1189	10	25
A1	594×841	10	25
A2	420×594	10	25
A3	297×420	5	25
A4	210×297	5	25

3.2 认清标题栏在长边还是短边

标准第 4.3 条对加长幅面的折法按「标题栏在图纸幅面上的方位」分别规定，说明方位是折叠的前置信息。判断方法很直接：标题栏的长边与图纸长边平行的，称标题栏在长边；与短边平行的，称标题栏在短边。多数 A0～A2 图纸的标题栏在长边（图框右下角），加长幅面两种情况都会遇到——方位认错，加长幅面的折法就整个反了。

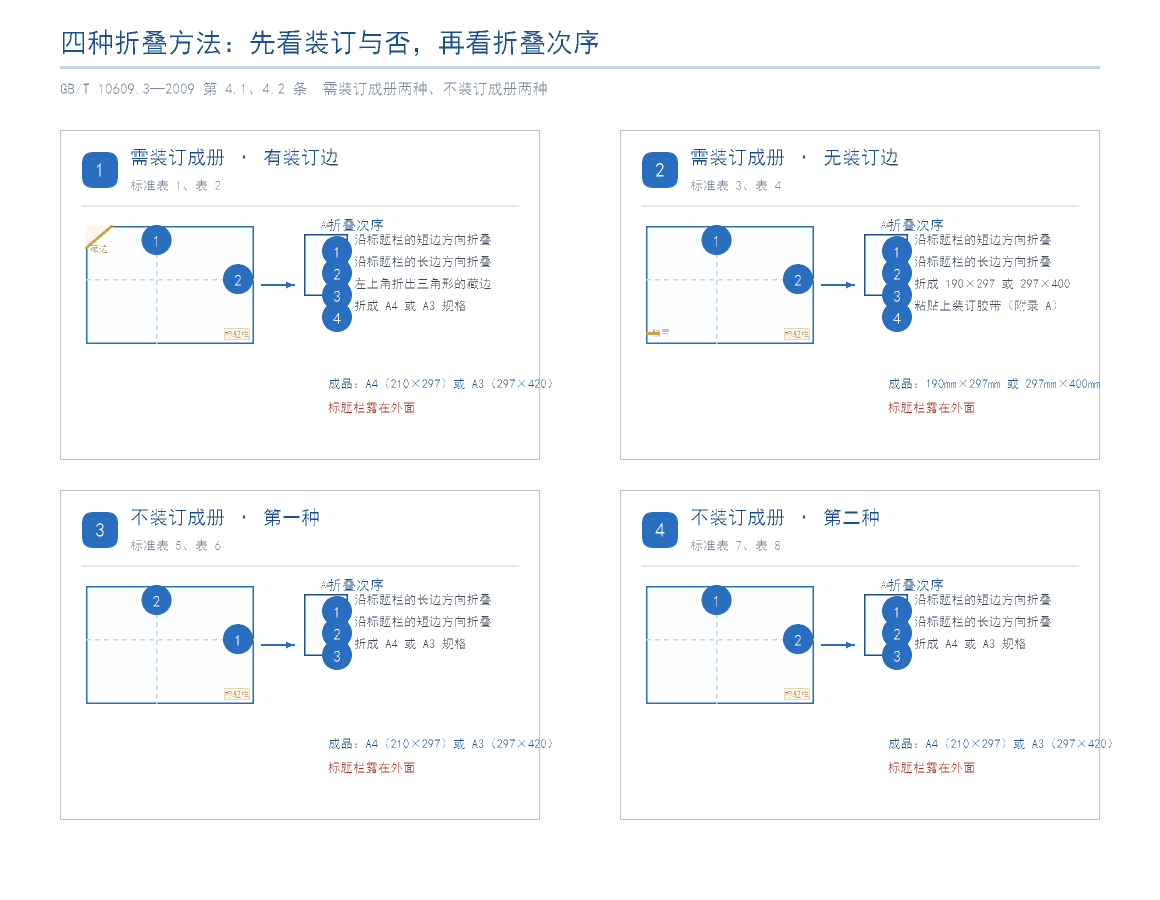

四、四种折叠方法怎么选

标准第 4 章按「装订与否」和「有无装订边」给出四种方法。选哪种，取决于本单位图纸是装订成册还是单张保管——这一条要在本单位制度里一次定清，历年不改。

方法	适用情形	折叠次序	成品幅面	标准表号
需装订成册 · 有装订边	装订成册且保留装订边的复制图	先沿标题栏短边方向折，再沿长边方向折，左上角折出三角形藏边，最后折成 A4 或 A3	A4（210×297）或 A3（297×420）	表 1、表 2
需装订成册 · 无装订边	装订成册但无装订边的复制图	先沿短边方向折，再沿长边方向折，折成规定尺寸后粘贴装订胶带	190×297 或 297×400	表 3、表 4
不装订成册 · 第一种	单张保管、不装订的复制图	先沿标题栏长边方向折，再沿短边方向折	A4 或 A3	表 5、表 6
不装订成册 · 第二种	单张保管、不装订的复制图	先沿标题栏短边方向折，再沿长边方向折	A4 或 A3	表 7、表 8

「左上角折出三角形的藏边」是有装订边折法的关键一步：在复制图左上角折出三角形折页，装订后这层纸加厚在装订线一侧，既压住装订孔，又避免首张纸被拉裂。无装订边成册的则靠粘贴装订胶带（标准附录 A）成册，胶带贴在装订侧，避开标题栏。

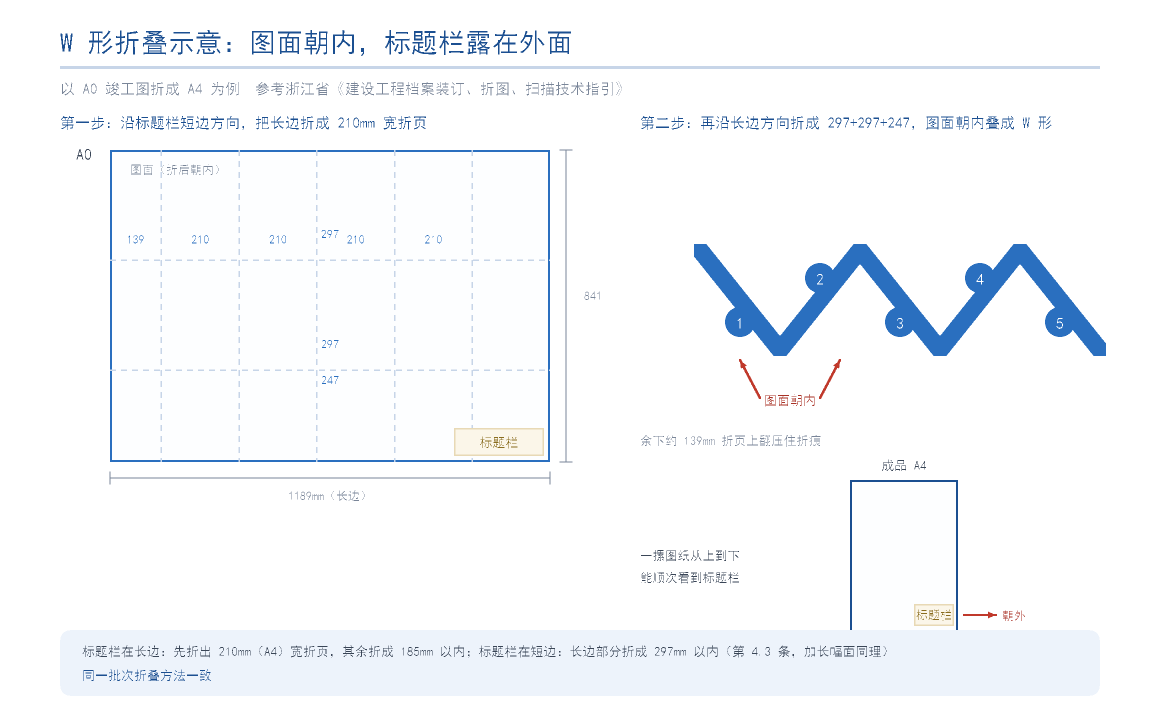

五、W 形折叠与标题栏朝外

不装订成册的图纸，业内通行的是 W 形折叠：图面朝内、折痕呈 W 形分布、标题栏露在外面。浙江省《建设工程档案装订、折图、扫描技术指引》把三条并列写成基本要求——不同幅面的竣工图应统一折叠成 A4 幅面（210mm×297mm）；应图面朝内，以 W 形折叠，并使标题栏露在外面；竣工图在折叠之前，应裁切成标准图幅。

以一张 A0 竣工图（1189mm×841mm）折成 A4 为例：先沿标题栏的短边方向，把 1189mm 长边折出五个 210mm 宽折页（余 139mm）；再沿长边方向，把 841mm 折成 297+297+247 三段；图面朝内叠成 W 形，余下的 139mm 折页上翻压住折痕，标题栏留在成品外面。

5.1 加长幅面怎么折

第 4.3 条规定：加长幅面复制图根据标题栏在图纸幅面上的方位，参照前述方法折叠。标题栏在长边时，先把加长复制图的长边部分折出 210mm（对 A4）或 420mm（对 A3），再把其余部分折成等于或小于 185mm（对 A4）或 395mm（对 A3）的尺寸；标题栏在短边时，把长边部分折叠成等于或小于 297mm 的尺寸。两种情况下标题栏都露在外面。

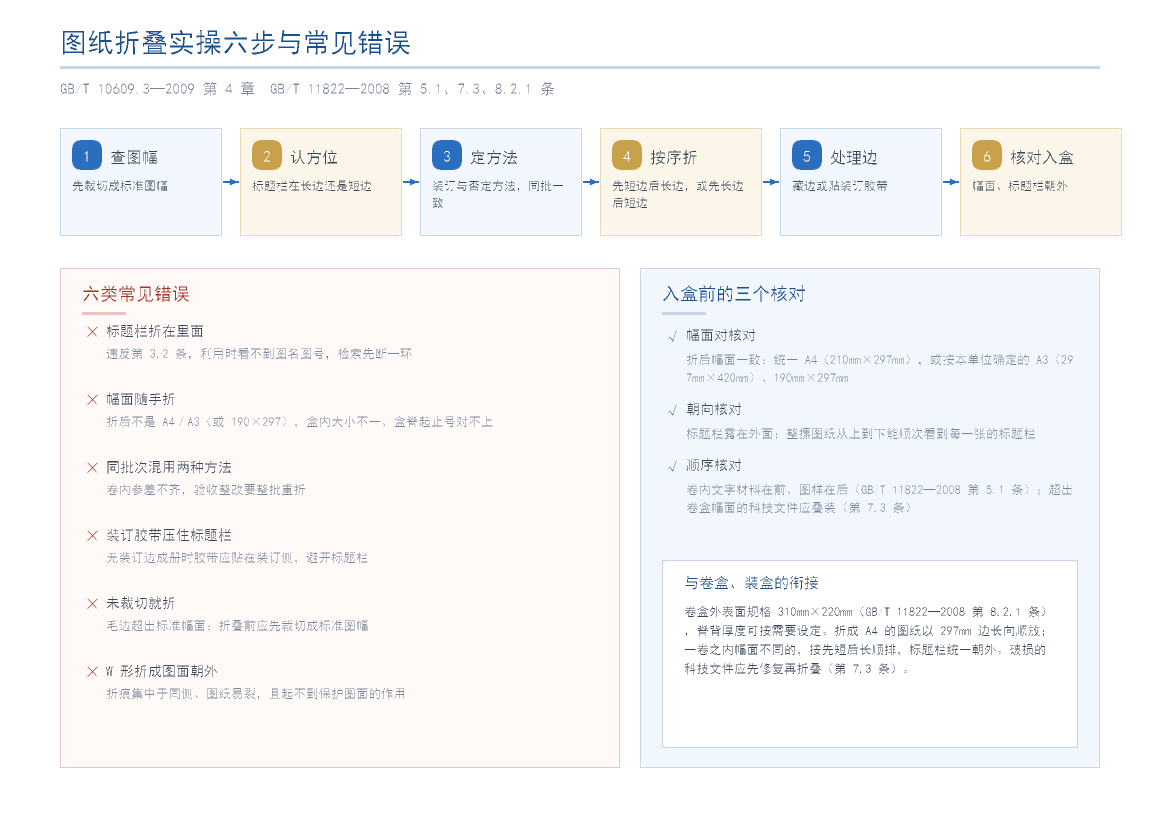

六、实操六步：从收图到入盒

第 1 步：查图幅，先裁切

收图后先核对幅面是否标准，超差、毛边的裁切成标准图幅再折；破损的科技文件按 GB/T 11822—2008 第 7.3 条先修复，再折叠。

第 2 步：认方位

看标题栏在长边还是短边——方位决定折叠次序的语义，也决定加长幅面的折法，认错一步、全张返工。

第 3 步：定方法

按本单位制度确定装订与否、有无装订边，从四种方法里定一种；同一批次不混用。方法定了就在盒脊模板、卷内目录页数计算上保持一致。

第 4 步：按序折

先折的方向决定折页宽度：沿短边方向先折的，长边按 210mm（对 A4）分页；沿长边方向先折的，按 297mm 分段。折痕一次折死，不反复改向——改向越多，纸纤维断得越多。

第 5 步：处理边

有装订边的，在左上角折出三角形藏边；无装订边成册的，折成 190mm×297mm（或 297mm×400mm）后粘贴装订胶带，胶带贴在装订侧、避开标题栏。

第 6 步：核对入盒

折完核对三件事：幅面一致、标题栏朝外、同批方法一致。再按 GB/T 11822—2008 第 5.1 条做到卷内文字材料在前、图样在后，超出卷盒幅面的确认已叠装，然后入盒并填盒脊起止件号。

七、六类常见错误与纠正

错误	后果	纠正
标题栏折在里面	违反第 3.2 条，利用时看不到图名图号，检索先断一环	返工重折，折前先认方位
幅面随手折	折后不是 A4／A3（或 190×297），盒内大小不一、盒脊起止号对不上	按第 3.1 条定幅面，同卷一致
同批次混用两种方法	卷内参差不齐，验收整改要整批重折	按第 3.3 条定一种，同批一致
装订胶带压住标题栏	无装订边成册时标题栏被遮住	胶带贴装订侧，避开标题栏
未裁切就折	毛边超出标准幅面，入盒顶变形	折叠前先裁切成标准图幅
W 形折成图面朝外	折痕集中于同侧、图纸易裂，起不到保护图面的作用	图面朝内叠成 W 形，标题栏露在外面

八、与排列、装盒的衔接

图纸折叠是科技档案整理链条上的一环：组卷阶段决定哪些图进哪一卷（见科技档案怎么组卷），排列阶段决定卷内文字材料在前、图样在后的次序（见卷内文件排列与编页），折叠在装订之前完成；编页时，折叠后每一有效图面算一页。

已折叠入盒的图纸，盒内顺序一变，盒脊起止件号、卷内目录页数都要联动改——所以折叠方法一旦定下，历年保持一致，不要一卷一法。卷盒规格与装盒衔接见编案卷封面与科技档案整理及技术应用母页。

九、怎么落地（元泰产品在本步能省什么）

启典内置 GB/T 10609.3 与 GB/T 11822 条款，折法拿不准时直接提问自查。三款产品在本步的作用是减少重复劳动与录入差错，最终口径仍以国家标准和本单位科技档案管理制度为准。

十、常见问题

问：图纸一定要折成 A4 吗？ 答：第 3.1 条给出的常规幅面是 A4（210mm×297mm）或 A3（297mm×420mm）；需装订成册又无装订边的复制图，可以是 190mm×297mm 或 297mm×400mm。建设工程竣工图按浙江省指引的口径统一折成 A4；具体用哪一种由本单位制度确定，同一单位内保持一致。

问：标题栏为什么必须朝外？ 答：这是第 3.2 条的硬性要求，没有例外情形。标题栏承载图名、图号等检索信息，朝外才能一摞图纸顺次看到、抽张即知，也是验收检查的第一眼。

问：同一批图纸可以两种折法混用吗？ 答：不建议。第 3.3 条允许从规定的折叠方法中任选一种，但同一批次应保持折叠方法一致，否则卷内参差不齐，验收要整批返工。

问：没有装订边的图纸要装订成册怎么办？ 答：按第 4.1.2 条折成 190mm×297mm 或 297mm×400mm，粘贴上装订胶带（附录 A），标题栏露在外面；胶带贴在装订侧，不要压住标题栏。

问：三角形藏边是折什么的？ 答：第 4.1.1 条有装订边折法的规定动作——在复制图左上角折出三角形的藏边，装订后这层加厚纸压在装订线一侧，防止首张图纸被装订力拉裂。

问：加长幅面的图纸怎么折？ 答：按第 4.3 条，先看标题栏方位：在长边的，先把长边部分折出 210mm（对 A4）或 420mm（对 A3），其余折成 185mm（对 A4）或 395mm（对 A3）以内；在短边的，长边部分折成 297mm 以内。

问：图纸折错了能重新折吗？ 答：尽量不要。重折会在原折痕处留下旧痕，纸张纤维受损后容易撕裂；确需重折的，沿原折痕反向轻压抚平，并同步核对卷内目录页数与盒脊起止件号。更稳妥的做法是按原折法重折一份复制件，替换后作废原件的存放记录要留痕。
